C'est un essieu de combien...?????

A mon avis [Vous devez être inscrit et connecté pour voir ce lien] est lourd!!!

Salut Math80

[Vous devez être inscrit et connecté pour voir cette image]
Click à droite sur l'image et Propriétés pour le (c)

Cela ne veut rien dire... tu verrais le diamètre de mon essieu et son poids !

@pluche

J.Phil.

c'est VRAI je te rejoinds sur l'idée;

plus le diametre est grand plus on peut diminuer l'épaisseur
et inversement on augmente l'épaisseur si le diametre réduit.


mais imposant quand même comme buggy et original...

Salut Math80

Ca flashe... au niveau de la couleur

Le lest est bien pensé !

@pluche

J.Phil.

impressionnat ce buggy je trouve et dans son lest je c'est pas il met combien de kilo mais a mon avis il peut mettre une paire de kilo et les atache de l'essieu pas mal aussi jue pense que ca doit pas bouger

oui a mon avis l essieu ne doit pas etre si lourd que ça ...
pour moi c ets un tube de 76 ou 88x1.5...on pratique de la meme façon sur les cadres vtt haut de gamme...les cadre sont de +en+ gros et de moi -en- lourds...les tubes varient seulement d epaisseur là ou il y a le plus de contraintes mecaniques .
vue le diametre il n y a vraiment pas besoin d avoir beaucoup d epaisseur...par contre c est beaucoup plus rigide qu un essieu d un diametre moins gros et de ce fait surement un peu moins de confort...
en tout cas j adore la photo, le buggy et meme sa couleur...

il parait super bien équilibré

et la garde au sol est hyper basse

on dirait une fourche de moto..

TINTIN a écrit:

on dirait une fourche de moto..

la conception de la fourche a un peu pris model sur une fourche de moto c est vrai...

mais en plus c est tres intelligent le fait qu elle soit faite en V comme ça (plongeurs nettement plus loints que l axe de rotation) car ça permet d avoir un timon moins long donc plus de rigidité sur l avant qd il toile un peu gros...pas mal...

par contre c est dommage qu il n y ai pas de photo du timon complet...je ne suis pas certain qu il soit en col de signe...j ai l impression qu il a accentué l angle du timon au niveau de sa fixation sur les latérales pour conserver une poutre droite et de ce fait de ne pas avoir de soudures pour ne pas perdre de rigidité...
mais comme on ne le voit pas................ on ne saura jamais...
en tout cas j adore ce buggy...il est trop bien fait et en plus il sort carrement du commun...

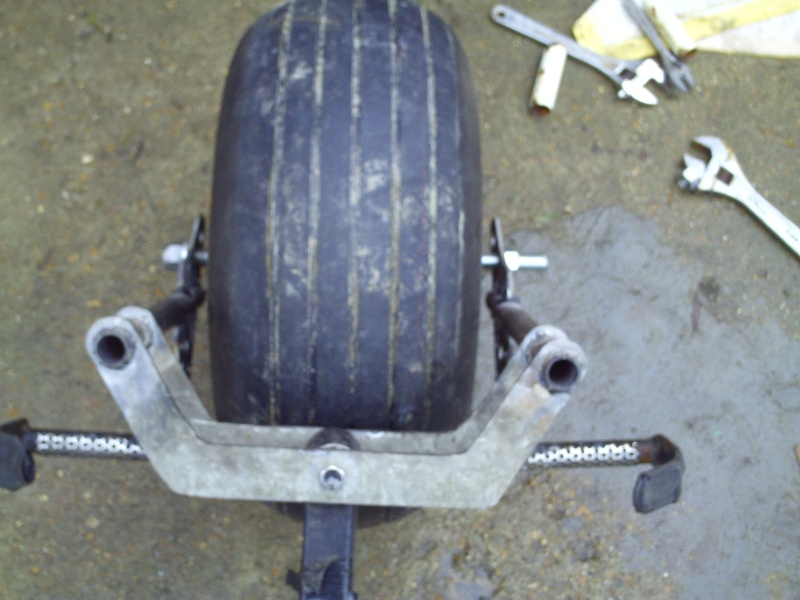

Salut c'est romain (ted n°2) sa fait deux semaine ke je bave sur cette fourche en V donc vu que la fourche de mon homemade se fesait unpeu vieille j'ai donc bricoler sa se week-end
[Vous devez être inscrit et connecté pour voir cette image]


Je suis asser comptent de moi avec unpeu de peinture sa aura de la gueule.


Romain

sympa comme fourche

je me pose juste une question les platines du haut de fourche sont elles assez épaisse, j'ai peur qu'elles ne plient

tu as pris quoi comme épaisseur

Salut chippo les platines du haut son en 6mm mais j'ai l'intention de souder deux fer plat de 10mm dans l'angle du V entre les deux platine pour renforcer .
Pour vu que sa tienne

maddox a écrit:

Salut chippo les platines du haut son en 6mm mais j'ai l'intention de souder deux fer plat de 10mm dans l'angle du V entre les deux platine pour renforcer .
Pour vu que sa tienne

avec du 6 mm ca devrait tenir je les voyaient plus fines sur la photo

maddox a écrit:

Salut chippo les platines du haut son en 6mm mais j'ai l'intention de souder deux fer plat de 10mm dans l'angle du V entre les deux platine pour renforcer .
Pour vu que sa tienne

belle construction romain.... c est ton frangin qui a fait l assemblage? c est lui qui soude non?
on pourra refaire un seeting devant ton spad pour voir tout ça de plus pret...
j allais te parler des renforts mais je vois que tu y a pensé alors tout va bien....
t inquiete ça va tenir...et puis si il y a une merde un jour il te reste des baguettes a souder...

Salut jlt en general c'est le frangin qui fait les plan et c'est moi qui soude .

Et je pensse sa va éte chaud de souder sur la plage , de toute fassons je sort pas san mon ancienne fourche au debut du moin.

maddox a écrit:

Salut jlt en general c'est le frangin qui fait les plan et c'est moi qui soude .

Et je pensse sa va éte chaud de souder sur la plage , de toute fassons je sort pas san mon ancienne fourche au debut du moin.

sorry je pensai que c etait le contraire...ted romain adrien la tete les bras a qui est quoi...

t inquiete pas si tu la renforce comme tu l a dis ça ne risque pas de bouger...
crois en un specialiste du home made....
sinon on pourra toujours emporter un groupe electrogene sr la plage si il y a besoin de souder...

tu es sur une base V-max ? j'aime l"idée de la fourche.

belle fourche quand meme par contre tu aurais pu faire les plus belle soudure. avec la peinture ca va plus ce voir et de toute façon quand tu roule on voit plus les soudures

Bin enfaite c une base d'unpeu toup on a choper des images d'internet unpeu partout et on a bidouiller .


Eux jeremy je sais pour les soudure les baguette avait prix l'humiditer donc sa amorcer rien du tout d'ou c'est paté monstrueux.

maddox a écrit:

Bin enfaite c une base d'unpeu toup on a choper des images d'internet unpeu partout et on a bidouiller .

les baguette avait prix l'humiditer donc sa amorcer rien .

met les un peu au four

salut romain,

joli boulot!! pas mal la découpe des plats: tu les a s fait avec quoi?

avant de faire la peinture, si tu peux: rajoutes des plats de 5 ou 6mm aux angles
de ta potence. sauf si biensur tu l'as renforcé de l'interieur.

tant qu'a faire du home made

pourquoi ne pas relier les 2 platines latérales de ta fourche par un arceau qui te permettras de rigidifier et d'avoir ainsi une structure pour monter ton garde boue et la bavette....

tout plein de bonnes idées....
l arceau qui servirai de rigidificateur et en plus de jonction pour le garde bout est quasi indispenssable.qd aux baguettes stockes les deja dans un endroit sec et si elles sont humide avant soudure il est vrai que le four est une bonne idée...
les soudures si elles ne sont pas belles mais qu elles tiennent bien il n y aura de soucis...un coup de peinture(mate de preference pour cacher la misere) et tout ira bien...
n oublies pas de rigidifier tes T de fourche dans les angles c est indispenssable pour une bonne rigidité de l ensemble...

tu feras une photo une foi le produit fini pour qu on voit ça ........

math80 a écrit:

avant de faire la peinture, si tu peux: rajoutes des plats de 5 ou 6mm aux angles
de ta potence. sauf si biensur tu l'as renforcé de l'interieur.

oui ...... ça me semble etre une bonne idée...
