construction d un news buggy...

jlt13 a écrit:

oh oh du calme les gars....

je parle de monter des bfl et pas des full...

je ne sais pas pourkoi mais je me doutais bien que ça partirais dans tous les sens cette histoire là...

chippo tu peux fermer le topic stp???

Ca ne part pas dans tout les sens JLT , c'est un avis , et tout est bon à prendre (ce qui est donné )
Fait le tri
JLT

Salut Jean-Luc

En ce moment j'ai ma fourche avant dont j'ai démonté la roue pour
changer les roulements.

Tu veux que je la prenne en photo et que je t'y indique les mesures
style écartement, hauteur, ... ?

@pluche

J.Phil.

ce que je veux dire par là c est que j ai posé une question bien precise il me semble...
laskar et maddox se sont contentés de me fournir ce dont j avais besoin...tres bien ...

bon maintenant 2 pages plus tard j ai l impression de me retrouver dans un concours du plus grand nombre de posts...

apres ça les pneus full ou les pneus de tracteur je m en fou royalement...

j espere avoir ete clair et pas trop desagrable car ce n est pas dans mes habitudes...

laskar a écrit:

Salut Jean-Luc

En ce moment j'ai ma fourche avant dont j'ai démonté la roue pour
changer les roulements.

Tu veux que je la prenne en photo et que je t'y indique les mesures
style écartement, hauteur, ... ?

@pluche

J.Phil.

enfin du concret...
oui je veux bien jphilippe...

merci.

jlt13 a écrit:

........ ou les pneus de tracteur je m en fou royalement...

j espere ne pas avoir ete clair et pas trop desagrable car ce n est pas dans mes habitudes...

je t'ai donner mes cotes de fourche ...pas du pneu ...de tracteur ..... normand OUI

Pas agriculteur

Salut Jean-Luc

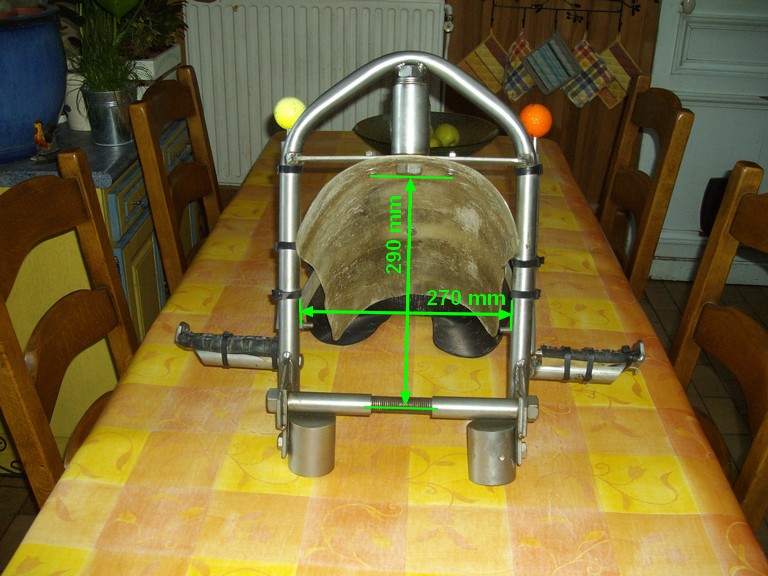

"Opération fourche" réussie... sans le pyjama bisounours... private joke !

[Vous devez être inscrit et connecté pour voir cette image]

D'autres tofs en haute résolution [Vous devez être inscrit et connecté pour voir ce lien]

Indique moi si tu veux d'autres dimensions.

@pluche

J.Phil.

donc voila si tu veut j'ai fait les cote de ma roue et de la fourche
la roue est assez bien gouflé

[Vous devez être inscrit et connecté pour voir ce lien]

par contre il me semble que tintin avait une full a l'avant quand il l'avais au debut donc voila.je ne te provoque pas sur le full c'est juste pour te precisé que je pense que avec ces cote le full passe

merci les gars...
quelques shemas et ou photos valent tous les discourts du monde...

c est bon je peux maintenant lancer mon chantier...

j ai prevu 3 reglages de hauteur pour les pegs...
se serait peut etre mieux que le reglage le plus bas soit au niveau de l axe de roue non ???

Jean-Luc

jlt13 a écrit:

...
se serait peut etre mieux que le reglage le plus bas soit au niveau de l axe de roue non ???

Oui c'est comme ça sur le mien et je préfère le piloter ainsi.

Pense aussi à la platine des poids

@pluche

J.Phil.

tu sais vu le poid qu elle fera je ne pense pas avoir besoin d y rajouter du lest mais quelque chose y est prevu qd meme...

Jean-Luc

jlt13 a écrit:

tu sais vu le poid qu elle fera je ne pense pas avoir besoin d y rajouter du lest mais quelque chose y est prevu qd meme...

Oui c'est que nous nous étions dit avec la mienne et au final je l'ai quand même
lestée. Il vaut mieux prévoir et ne pas sans servir que le contraire.

Du coup j'ai dû ajouter 2 pattes supplémentaires et je les ai faite souder
par un soudeur pro ( à Erquy ) lors de mon dernier séjour breton.

@pluche

J.Phil.

jlt13 a écrit:

merci les gars...
quelques shemas et ou photos valent tous les discourts du monde...

c est bon je peux maintenant lancer mon chantier...

j ai prevu 3 reglages de hauteur pour les pegs...
se serait peut etre mieux que le reglage le plus bas soit au niveau de l axe de roue non ???

chalut
tu nous fait un petit topo de construction ca interesse surement du monde

oui ça peut ce faire mais il faudrait peut etre changé l intitulé du topic...(ça y est ...c est fait. )

sinon le timon est fait...je fais un essai avec un timon droit (60x40x2)...peut etre sera t il plus rigide qu un timon en S...on verra sur le terrain...(j ai vu un gars qui avait fait ce montage et qui trouvait ça pas mal)...c est en plus nettement plus simple à realiser...
la fourche est faite aussi depuis cet aprem...
je l ai assemblé à la baguette et je la souderais cette semaine au TIG...
pour l essieu je recupere celui de mon buggy actuel (155cm) avec fabrication des fixations de laterales que j ai vu un jour sur un bug et qui m ont semblées pas mal...vous verrez ça en temps voulu...mais je crois que ça a ete un montage d origine du pogona il y a quelque temps.
les laterales sont pretes a etre cintrées mais je n ai pas encore trouvé de cintreuse pour le moment...je vais surement reprendre le cintrage du virus (amelioré a ma façon qd meme)et avec un poil de longueur en plus sur l arriere...

je mettrais de photos qd j en aurais pris...

Si tu veux y a plein de bonne 'tites idées et de cotes sur le site de popeye

voici quelques photo du produit brut de pomme...

[Vous devez être inscrit et connecté pour voir cette image]

photo de l epaulement qui servira aux roulements...
[Vous devez être inscrit et connecté pour voir cette image]

voila les premiers travaux...

beau boulot jean-luc! j'ai hâte de voir le produit fini

jlt13 a écrit:

je recupere mon essieu actuel avec des fixations de laterales que j ai vu un jour sur un bug et qui m a semblé pas mal...vous verrez ç en temps voulu...

des colliers Stauff ???

math80 a écrit:

beau boulot jean-luc! j'ai hâte de voir le produit fini

+1, hâte de voir tout ça Jean-Luc

et bien dés que j aurais trouvé une cintreuse et 3 BFL je pense que ça ira assez vite...

mais je ne suis pas pressé en fait...
je me suis mis en tete de rouler avec pour la fin de l été...
peut etre avant si je ne suis pas trop fenéant... (marseillais les gars...on ne se refait pas... )

jean luc

j ai volontairement changé l intitulé du topic et j ai rajouté dans mon 1er post quelques details sur ce que j aimerais mettre en oeuvre de maniere a passer sur le vrai sujet...

j essairai de vous faire profiter au fur et à mesure de l avancement de mon chantier...
j espere que vous n etes pas trop pressés car moi je ne le suis pas vraiment...quoi que...

+1

yeh jj .... il est pas si manchot que ca
