RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeLun 18 Fév - 20:12

Un RINOXX 3 ?????
Va savoir .... autre chose ..different  en reflection ....à suivre  lol!


Dernière édition par rico le Jeu 20 Mar - 18:15, édité 1 fois
Revenir en haut Aller en bas
jeremydebd

jeremydebd

Localisation : bray-dunes
Loisirs : kitebuggy, la fete

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeMer 20 Fév - 8:13

il ne vas jamais s'arreter celui la

_________________
voile
zebrakite z1 2.5
libre vampir 2.3 et 6.5
libre vampir race 4.4 et 10.2
libre vampir race pro 2.6, 3.3, 5.5, 6.6 et 7.7
libre bora 3.7 et 13

buggy
proto harry taskin
home made (buggy,tandem,kitebike)
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeMer 20 Fév - 9:24

jeremydebd a écrit:
il ne vas jamais s'arreter celui la



s'arreté c'est pas le probleme ...j'aurais pas dut commencé lol!
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeMer 20 Fév - 10:18

sindwinder

Un semblant d'idée
http://www.google.fr/search?hl=fr&gs_rn=4&gs_ri=psy-ab&pq=sidewinder+missile&cp=6&gs_id=12&xhr=t&q=javelin&rls=com.microsoft:fr:IE-SearchBox&rlz=1I7ADFA_frFR473&biw=1664&bih=792&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&wrapid=tljp1361353078158310&um=1&ie=UTF-8&tbm=isch&source=og&sa=N&tab=wi&ei=iJkkUf_6DsPN0QXk0oCYDw#um=1&hl=fr&rls=com.microsoft:fr%3AIE-SearchBox&rlz=1I7ADFA_frFR473&tbm=isch&sa=1&q=camouflage+sable+multicam&oq=camouflage+sable+multicam&gs_l=img.12...252650.258262.8.260412.9.9.0.0.0.0.520.1842.0j3j2j1j0j1.7.0...0.0...1c.1.4.img.clCm-OfetyI&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&fp=876158d1dcbe2731&biw=1664&bih=792

http://www.google.fr/search?hl=fr&gs_rn=4&gs_ri=psy-ab&pq=sidewinder+missile&cp=6&gs_id=12&xhr=t&q=javelin&rls=com.microsoft:fr:IE-SearchBox&rlz=1I7ADFA_frFR473&biw=1664&bih=792&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&wrapid=tljp1361353078158310&um=1&ie=UTF-8&tbm=isch&source=og&sa=N&tab=wi&ei=iJkkUf_6DsPN0QXk0oCYDw#um=1&hl=fr&rls=com.microsoft:fr%3AIE-SearchBox&rlz=1I7ADFA_frFR473&tbm=isch&sa=1&q=camouflage+sable&oq=camouflage+sable&gs_l=img.12...19752.43545.6.44775.16.16.0.0.0.0.340.2664.2-8j2.10.0...0.0...1c.1.4.img.6se7_uudRUw&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&fp=876158d1dcbe2731&biw=1664&bih=792

Peut etre le" pathfinder" ou le " sidewinder"

http://www.google.fr/search?hl=fr&gs_rn=4&gs_ri=psy-ab&pq=sidewinder+missile&cp=6&gs_id=12&xhr=t&q=javelin&rls=com.microsoft:fr:IE-SearchBox&rlz=1I7ADFA_frFR473&biw=1664&bih=792&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&wrapid=tljp1361353078158310&um=1&ie=UTF-8&tbm=isch&source=og&sa=N&tab=wi&ei=iJkkUf_6DsPN0QXk0oCYDw#um=1&hl=fr&rls=com.microsoft:fr:IE-SearchBox&rlz=1I7ADFA_frFR473&tbm=isch&q=sidewinder+logo&revid=1183023634&sa=X&ei=LZ0kUZmiOI6b1AXrpIGgDw&ved=0CHIQgxY&bav=on.2,or.r_gc.r_pw.r_qf.&bvm=bv.42661473,d.d2k&fp=876158d1dcbe2731&biw=1664&bih=792

Un truc enorme affraid axe arriere de 60 de diam .. un truc tout terrain ..... RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Fresse
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeSam 23 Fév - 11:30

Pétole a écrit:

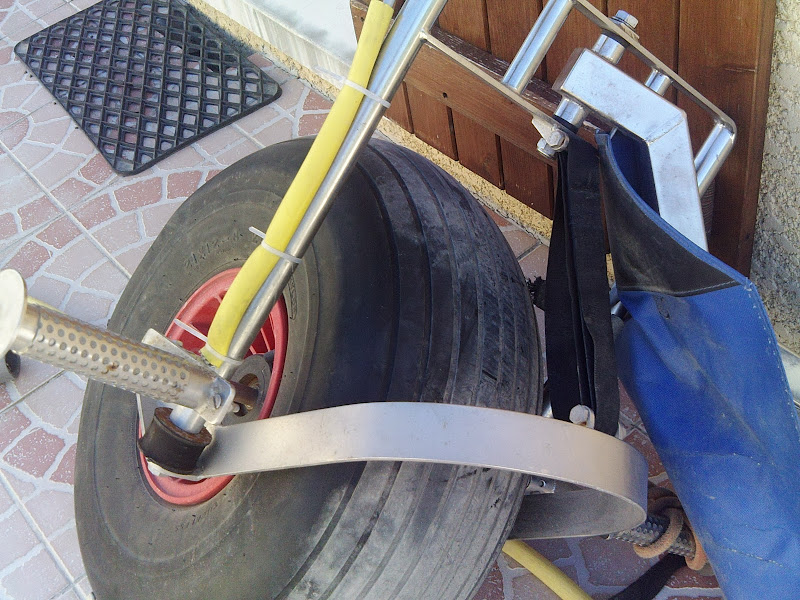

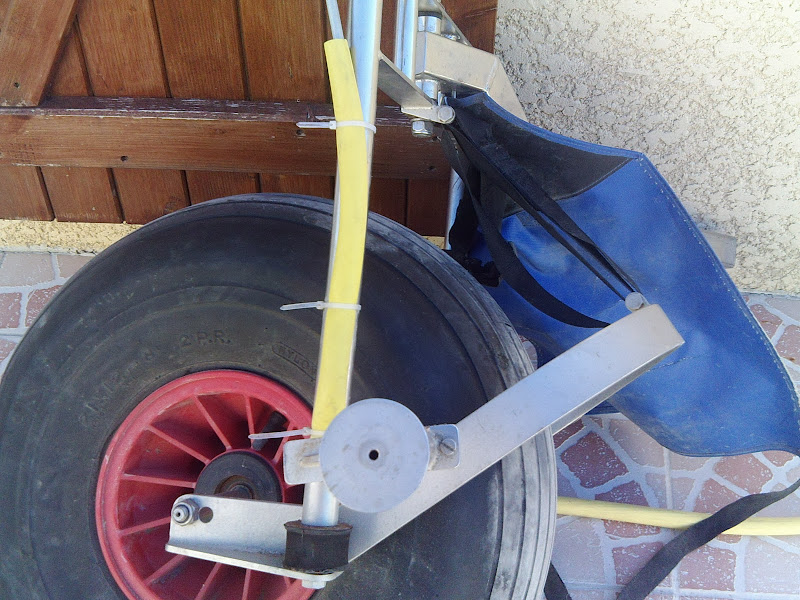

Voilà je te l'avais promis, voici la fourche de Zébulon en images et en vidéo

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" PICT0021

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" PICT0022


Et la vidéo que j'arrive pas à intégrer ici : https://www.dailymotion.com/video/xes4hw_fourche-de-zebulon_sport
cheers
1 MERCI JM :sm98:
2 CA Y est ..j'en serais equipé ...une fourche comme ca :sm86:

Ca donne un apercu du RINOXX 3 "Sidwinder" ..... je vais voir pour l'amorto arriere ..un copier du JM ..enfin , je redemonte l'amorto ... ca va etre un de ces bordel en buggy ... affraid

Encore merci JM ;)
Je vais peut etre y coller pas un ,mes 2 amortiseur de remorque pour evité la balance... je viens d'aller fouiné dans mon bazar ..j'ai deja de quoi faire :face:

à suivre

Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeLun 17 Mar - 8:25

C'est partiiiiiiiii


un RNX3 ....
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeLun 17 Mar - 9:05

RNX3 Pathfinder "Le chercheur de chemin"

grosse capacité de franchissement sable mou/dure rocailles , sable mouvant ....

ca sera sur du kenda en 8*8
peut etre 2 essieu ou/et aussi 5 roues (ou une 4eme escamotable ?)
amorti
equipé flex controle
grosse capacité d'emport
essieu arriere redimentionable


je suis preneur de toute bonne idées
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeMer 19 Mar - 10:12

Le PATHFINDER avance tout tout tout doucement ..la fourche à souder , tout betement la fourche de JM amortie que j'ai allergée ... avec des bout de steph 76 et des restant de tube pour entretoise ... bref ..des bout ..une sorte de RAT'S version amortisseurs

donc une fouche amortie sur un timon amorti avec un essieu amorti , je me tate pour des ressorts dans la tete de fourche ...quitte à etre amorti ..je vais au bout
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeJeu 20 Mar - 18:16

un mix de ce que j'ai , et des bouts

l'avant
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Avantpathfinder

et l'arriere ..connu
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Arrierepathfinder


le RNX2 as pris un peu deplomb à l'avant , il en as besoin   lol!
pareil ..du deja vue,  2 x 30mm plombé
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Lest3

et 2 ......  tongue
pareil
plombé
pas photo

Gain 2.2kg

je dois encore testé si j'ai besoin de tout ..au pire je vire les 2 gr

ca ne gene pas la direction, la preuve , je suis en butée talon de godasse ..et ca passe nickel
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Lest1

Pour le PATHFINDER encore un peu de travail .... mais je pense que le mois prochain ..voir dans 15 jours ..il sera fini  tongue
Revenir en haut Aller en bas
Franssooaa

Franssooaa

Localisation : Morbihan sud (56)
Loisirs : avant : musique ; maintenant : char et puis… musique :-)

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeJeu 20 Mar - 18:33

Comme un lapin le Rico lol!
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeMer 26 Mar - 20:06

PATHFINDER
premier jet
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Ptfr1

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Ptfr2

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Ptfr3

suspension arriere pas trop mal ..mais l'avant un peu basse (moi dedans)

en plus ..pas assez d'emport ..donc j'ai ralongé ..et monté un poil
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Ptfr4e

je vais devoir mettre des barre de renfort .. un peu comme les flexcontrol .. je vais voir
la base est là ..tout est pointé  :sm53:

sur la derniere photo , j'ai changer les pegs ..bien trop long ..donc les peg pieds ont encore pris un coup de meuleuse  :sm7: mais ca me plais ...

je dois finir la soudure .. et le rendre PATHFINDER OUVREUR DE CHEMIN .....

avec les renfort un filet sera montable ..un gros sac ira derriere la selette ..outils et matos de base dans le petit sac AR ..mais je suis certains que je pourrais lui en mettre encore plus ..
c'est pas un char de vitesse ..juste un ouvreur de chemin >>>> le mien

les pneu arriere serons plus gros , des kenda sur jante de ..7 ..là montage pour faire les premier essais statique ..il sera aussi equipé d'un largueur auto
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeJeu 27 Mar - 9:39

Un vrai RAT'S :sm8:

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 6303cb156e3e2595170901ac9e34c4489f025dbfcce0e8e5f62d29cbb5f1d851

de l'avant vers l'arriere
Peg's pieds TINTIN monté sur tige fileté en 16 (en jaune)
Morceau de Fourche amortie de JM (en vert) je lui ai souder un ecrou de 16 , les elastique sont des bouts de chambre AR BF que j'avais esseyer de reparer , avec 15 rustines :sm8:
Bout de tube de JC (F245) à la base pour des entretoise (jaune aussi)
Haut de fourche STEPH76 (en bleu) souder à la rico (RAT'S quoaaa) avec des collier galva trouvé à la ferraille
Pegs de moto pour passagers à petite jambes (en rouge)
Le timon ..que de la recup , un pivot de ..je sais pas quoi/un amortisseur de velo/ et des restant de ... Rolling Eyes
barre lateral d'un char vendu par Philippe (ex char de madame YO)
selette SYSMIC (pour l'instant) de mon RINOXX"raptor"
En rouge , d'autre bout de la fourche de JM ..et il m'en reste encore :DD (ca va servir)
en vert des restant de ralonge de mon EX amorto (en fait un essieu de PL coupé modifié en ralonge) renforcé mais en plein jusqu'à la fixation par axe à billes de mit ...
Essieux arriere fait avec des socitec de recup .. un tube acier galva avec des bout de tube d'ancienne CTA et des cone reducteur de JC .;
les futur remfort seront soit du tube acier recup du changement de CTA ou un cable type ridoir recuperé dans une brocante ..ces fameux cable etaient des morceaux de garde corps d'une piscine ..;
roue SYSMIC mais qui seront remblacé par des jante du proto de ma sardine de love (roues de quad .; avec moyeus de recup (sardine grand bricoleur :P) monté sur kenda Burnout

la roue avant viens de nargal .;qui l'avait vendu à un gars de normandie ..pneus king fox poubelisé par SEBKITE donné à Bruno , qui me les as données aussi comme les 3 autre que sardine m'avais donné ..(au lieu de les mettre à la bennes)

Bref ..sans etre monté dedans , ce char as deja toute une histoire .. j'adore :sm38:
Revenir en haut Aller en bas
Invité
Invité



RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Empty
MessageSujet: Re: RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin"   RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" Icon_minitimeVen 25 Nov - 9:56

RNX III « PATHFINDER »
Très peu de photos de ce char en fait , juste l’adaptation de mon ex APORTO , en fait un changement de châssis , et une déco dans le style
Là maintenant, surtout hier, j’ai réglé les quelques petits PB rencontré lors des roulage d’essais , faut dire que le temps de m’occuper des autres char m’ont pas aidé, mais voilà, le PATHFINDER dernière mouture.
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14524546102056293738132015836219230338807175o
Avec housse de protection pour la nuit bivouac
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14500594102056293942937136631208370671740339o
Les dernières adaptations :
Montage de bloc pieds réglable en largeur et hauteur
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14500705102056314013438886405323953745145616o
Montage de raidisseur de châssis
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 1440949210205631394783724160012979938171476o
Montage d’un point unique de traction (en cas de nage et de séparation du char/pilote
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14409883102056314245044674980940606228227228o
Montage d’un porte corde tire buggy .Cette corde servant à tirer le char sur 1 ou 2 point

RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14434864102056314058240007482905197423549422o
Montage d’un porte pelle de sablage, pelle attaché à l’un des 4 piquet d’aile, pliable on peut mettre cette pelle ouverte ou fermé dans l’étui (qui lui aussi ferme )
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 1450070510205631408904077226769793065095428o
Et la quelque photos de détails
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14500421102056293889335791391888498370904119o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14480536102056293820134067752933971264037772o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14468588102056293886935736666819639499710549o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14468494102056293760132565124286991764456741o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14424784102056293776532972817186821535580050o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14379977102056293844934688002458456119907981o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14379977102056293833734402214036884507739461o
Tout en gardant le principe de démontage rapide sans outils de l’essieu , en cas de passage compliqué , donc le passage du châssis , indépendant de l’essieu
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 1446876810205631434024705687590590134010812o
Et hop !
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14482011102056314382648111035102644316675549o

Le cam est juste pour rester dans l’esprit, et puis le caché, en version bivouac « tranquille »
Je peux largement amélioré , là fait en ½ seconde
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14380069102056294242544628068589116425346261o
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" 14524358102056294254544928030296069762775643o


Photo de mon ex AMORTO sur base Peterlyn bodibuldé
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" File00612
RINOXX 3 ??? RNX3 PATHFINDER "le chercheur de chemin" File00502

à la date d'aujourd'hui
