 modification axe avant Dragster

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:10

salut,

voilà j'ai eu une petite idée histoire d'améliorer la liaison roue avant/fourche des chars équipé
d'axe avant de 20mm de type tige filetée.
tout a débuté quand j'ai monté le buggy d'uranie(ma petite femme), je m'attendais à voir un axe
lisse de 20mm.Hé non!!! c'est une tige filtée. De plus les entretoises ne colle pas
vraiment à l'axe.

modification axe avant Dragster Axe410

De plus au serrage, il faut bien s'assurer que les entretoises appui bien comme
il faut sur la bague intérieur du roulement. Sinon c'est dernieres si elles ne sont pas dans
l'axe risque fortement de fusiller les flaques du roulement, voir le roulement entier.

modification axe avant Dragster Axe310


Je sais bien que ce systeme marche depuis pas mal de temps et est répandu sur la plus part
voir tout les buggy. Donc j'ai eu une petite idée(peut etre déjà élaborer modification axe avant Dragster 37372 ) en
voyant justement la liaison roue avant/fourche du Protask(mon mien à moi modification axe avant Dragster 585983 )
Et me suis dit qu'on pouvait l'adapter sur les autres buggys.
Rappel: sur Protask/xxracer et autre?? on a un axe de 12mm qui passe
dans 2 pieces(entretoise) usinée qui elles même viennent dans le roulement (20mm).

voici le systeme que j'ai pensé:

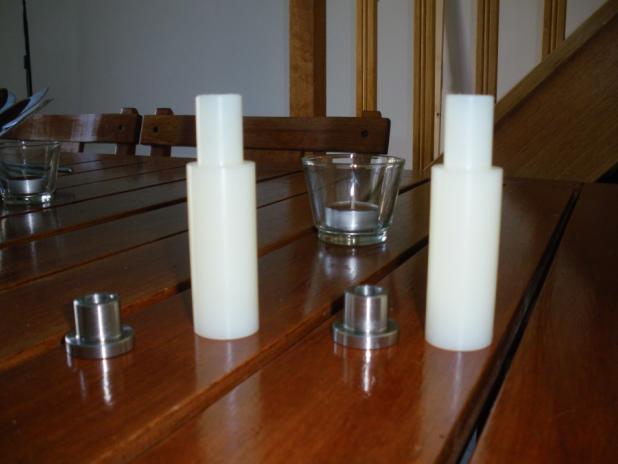

modification axe avant Dragster Axe110
modification axe avant Dragster Axe210

Nota: je sais y'a une piece en delrin, c'est provisoire celle en nonox sera là
next week!!

c'est un principe mal/femelle-mal/femelle

la piece1 en inox passe dans le plat de la fourche(diam20) et rentre dans la piece2(delrin
diam extérieur piece 30mm avec réduction intérieure de 20 puis 12.5mm)
ensuite la pièce2 vient dans le roulement.

modification axe avant Dragster Axe510
modification axe avant Dragster Axe710
modification axe avant Dragster Axe610
modification axe avant Dragster Axe810

Pour l'instant je n'ai pas testé, mais à priori il n'a que des avantages:
-meilleure porté au niveau des roulements
-moins voir plus de jeu entre axe et entretoise
-moins de jeu contribue à une meilleure rigidité du char
-plus de déterioration des flasques
-plus de galere à centrer les entretoises au montage de la roue avant.

voili voilou, ça vous a plus???
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:14

Nota: ce systeme peut s'adapter à tout type de char. modification axe avant Dragster 950573
Revenir en haut Aller en bas
rico

rico


modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:18

le sysmic est en 20 mm modification axe avant Dragster Super13 et le dragster aussi modification axe avant Dragster 37372
mais ton systeme est ingenieu modification axe avant Dragster 369325


Dernière édition par CHIPPO le Ven 15 Mai - 19:22, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:20

est ce que ton axe porte sur le roulement (non)? ou est ce la pièce qui porte et ton axe qui passe (oui)? ou c'est l'axe et la pièce qui porte (avec aucun jeu)?

tu as un tour ?


Dernière édition par rico le Ven 15 Mai - 19:42, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:25

rico a écrit:
est ce que ton axe porte sur le roulement ?

non c'est la piece2 en delrin qui porte, l'axe ne sert qu'à une chose: serrer !!!

Dernière question ? : tu as un tour ? modification axe avant Dragster 183413

oui tour à dispo au boulot, mais c'est papa(prof LP productique décolletage) qui usine.
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:29

CHIPPO a écrit:
le sysmic est en 20 mm modification axe avant Dragster Super13 et le dragster aussi modification axe avant Dragster 37372

oui il est bien en 20mm modification axe avant Dragster 950573

modification axe avant Dragster Merci tongue
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:31

bien utile un tour ! joli boulot avec des bon outils en plus modification axe avant Dragster 749320


Dernière édition par rico le Ven 15 Mai - 19:44, édité 1 fois
Revenir en haut Aller en bas
rico

rico


modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 19:33

math80 a écrit:
CHIPPO a écrit:
le sysmic est en 20 mm modification axe avant Dragster Super13 et le dragster aussi modification axe avant Dragster 37372

oui il est bien en 20mm modification axe avant Dragster 950573

modification axe avant Dragster Merci tongue

il me faut des vacances et vite tongue tongue tongue modification axe avant Dragster 525181
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:08

bravo

et en poussant un peu plus loin ;
les deux pièces extérieures peuvent avoir un filetage qui viendrait se viser dans les manchons.
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:13

pepe a écrit:
bravo

et en poussant un peu plus loin ;
les deux pièces extérieures peuvent avoir un filetage qui viendrait se viser dans les manchons.
C'est ce que l'on appelle de l'étude de montage ... et il y as le mot "étude" ...
à etudier lol!
modification axe avant Dragster Coucou35
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:26

pepe a écrit:
bravo

et en poussant un peu plus loin ;
les deux pièces extérieures peuvent avoir un filetage qui viendrait se viser dans les manchons.

tout à fait pepe modification axe avant Dragster 525181 , voir même souder la tige sur un des manchons.
faire des met plats sur les manchons pour visser à la clef.
pour l'instant c'est qu'un prouto!! modification axe avant Dragster 483276
Revenir en haut Aller en bas
Sardine

Sardine

Localisation : Seine et marne

modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:32

la première photo correspond à quel buggy ?

a+

_________________
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:33

ça provient d'un Dragster.
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:42

Super boulot math modification axe avant Dragster Super13 modification axe avant Dragster 950573
C'est super cool de voir réalisé un truc dont on avait discuté y a pas si longtemps que ca et franchement modification axe avant Dragster Coucou35
Ca doit etre vachement cool d'avoir un tour a disposition modification axe avant Dragster 585983 et j'aimerais tellement en avoir un pour un projet futur silent
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:50

merci merci Embarassed modification axe avant Dragster 950573

l'idée est de moi, le fait est de papa king
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 20:53

Et le resultat est là modification axe avant Dragster Super13 tongue
Revenir en haut Aller en bas
jeremydebd

jeremydebd

Localisation : bray-dunes
Loisirs : kitebuggy, la fete

modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeVen 15 Mai - 22:59

est ce que tu vas vendre tes pieces avec longueur a la demande lol!

super propre ,bon boulot

_________________
voile
zebrakite z1 2.5
libre vampir 2.3 et 6.5
libre vampir race 4.4 et 10.2
libre vampir race pro 2.6, 3.3, 5.5, 6.6 et 7.7
libre bora 3.7 et 13

buggy
proto harry taskin
home made (buggy,tandem,kitebike)
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 6:29

Super boulot Math modification axe avant Dragster Super13

Je t'envoye les côtes pour le mien lol!
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 6:40

yeh bien joué math. tres bonne idée

sur le mien j'ai une entretoise a l'interieur des roulements diametre 20 elle fait toute la jantes et vient épousé l'entretoise interieur. ceci permet une meilleure durée de vie modification axe avant Dragster Super13

donc ta piece je ne pourrais pas l'adapter car sinon j'aurais encore une reduction a faire et l'axe serra trop petit.

je te ferais voir le systeme modification axe avant Dragster 950573
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 7:02

pas bête ce math lol!
modification axe avant Dragster 369325 modification axe avant Dragster 369325 modification axe avant Dragster 369325 modification axe avant Dragster 369325
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 12:06

prem's modification axe avant Dragster 525181
Revenir en haut Aller en bas
jluc13

jluc13

Localisation : haute normandie
Loisirs : sea.sex and sun...

modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 13:37

modification axe avant Dragster Super13 modification axe avant Dragster Super13 ça fume dans le cerveau de math.....

et aussi dans les mains de Papa math... modification axe avant Dragster 950573
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 19:47

Salut Math,

Bonne idée ton système

Mais j'ajouterai pièce de connection au milieu entre les pièces en Delrin. Une pièce de connection genre les pièces de réduction diam20 à diam12 que tu as faite pour les platines de fourche... Ou même mieux un emmanchement entre les 2 pièces en delrin... Comme cela tu vas complètement rigidifier ton axe.

Sinon pourquoi tu ne réalise pas directement un goujon en diam 20 avec des entretoises au bon diamètre ? Sinon je sais que tous les axes de roue arrière de moto sont en diam 20... Il peut être facile de couper et de refilter cette axe.

A+

Léon
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 20:59

léon a écrit:
Salut Math,

Sinon je sais que tous les axes de roue arrière de moto sont en diam 20... Il peut être facile de couper et de refilter cette axe.

A+

Léon
pourquoi refileté en diam 20 modification axe avant Dragster 37372 au pas de 200 modification axe avant Dragster 183413

Quand bien même un filetage de 20 ..pas simple à trouvé en filière à quel pas ?? modification axe avant Dragster 37372 ... et même ...à la main modification axe avant Dragster 475778
Revenir en haut Aller en bas
Invité
Invité



modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitimeSam 16 Mai - 22:11

rico a écrit:
léon a écrit:
Salut Math,

Sinon je sais que tous les axes de roue arrière de moto sont en diam 20... Il peut être facile de couper et de refilter cette axe.

A+

Léon
pourquoi refileté en diam 20 modification axe avant Dragster 37372 au pas de 200 modification axe avant Dragster 183413

Quand bien même un filetage de 20 ..pas simple à trouvé en filière à quel pas ?? modification axe avant Dragster 37372 ... et même ...à la main modification axe avant Dragster 475778

Il faut refilter au pas de 2.5 (normalisé pour un M20) pour avoir du standard car sur les moto c'est du pas fin pour eviter les dessérrages intenpestifs... Sinon je ne pense pas que cela pose un problème pour math vu le métier de son père... Sinon au besoin j'ai le matériel...

A+

Léon
Revenir en haut Aller en bas
Contenu sponsorisé




modification axe avant Dragster Empty
MessageSujet: Re: modification axe avant Dragster   modification axe avant Dragster Icon_minitime

Revenir en haut Aller en bas

modification axe avant Dragster
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Que pensez-vous des roues arrière directrice sur trike delta ?
» Modification garde boue sur Dragster
» Cherche ensemble complet cylindres frein roues avant (4)
» Derailleur avant
» Angle de chaîne entre pédalier avant et plateau arrière ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LES AILES BURGONDES  :: le matos, char,ailes, mtb,kite surf,équipement, modifications :: le char, le MTB.... :: Modification de buggy-
Sauter vers:
